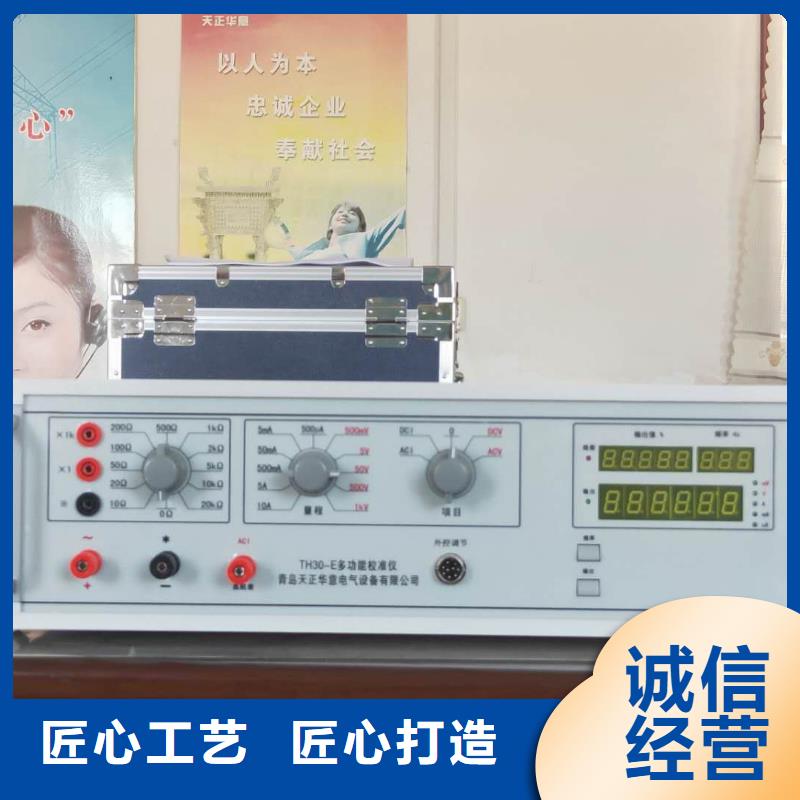

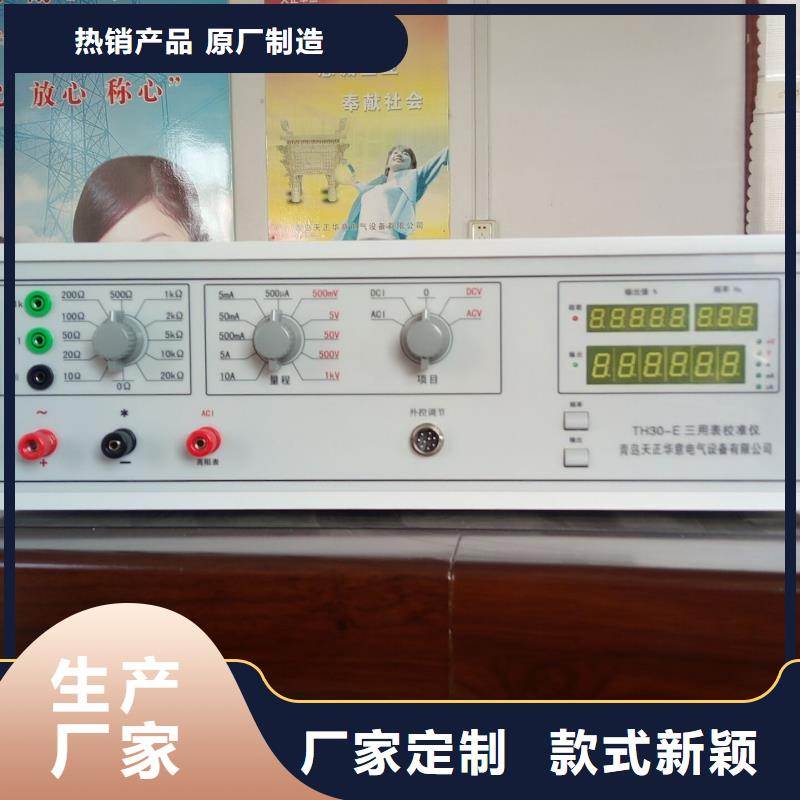

多功能校准仪 该界面主要分为三个区域，上方的输出显示区，下方是输出设定区域，使用者可选择电压、电流、功率因数的试验点，下面是仪器的状态显示栏，显示各相电压电流的输出状态和所处的界面名称。下图3-3为三相四线下，电压220v、电流为1A、功率因数1.0的情况下电源输出的情况。图3-3 1、输出显示区L1 L2 L3 :分别表示L1 、L2、 L3三相，三相三线时不显示 L2相，单相时只显示L1；U(V)：三相四线时显示各相的相-中性点电压输出值，三相三线时只显示U12、U32的电压；I(A)： 各相电流输出值；Φ(°)：各相电流对相电压的相位值；P(W)：各相的有功功率值和总有功功率值；Q(var)：各相的无功功率值和总无功功率值；S(VA)：各相的视在功率值和总视在功率值；PF： 各相的功率因数和总功率因数；F(Hz)：电源输出频率值。矢量图上方为各相-相电压间的相位值，三相三线状态下仅有U1U3之间的相位值。在三相四线情况下，按【ENTER】键，矢量图上方显示电压之间相位的位置显示线电压U12、U23、U32的值。如下图3-4：图3-42、输出设定区表示单选；表示可多选；表示单选选中；百分比是相对于【SET】界面下用户设置的三相电压、电流的额定值而言的。触摸显示屏上相应位置可选择不同电压试验点、电流试验点、相位试验点。

多功能校准仪 选择自动校验误差时，先选择个试验点，然后点【Auto】，再点【Start】，仪器将自动开始校验，直到一个试验点完成，仪器将电流降为零。如果想中断自动校验，按【Stop】键即可，按【】键，误差数据就会保存到仪器的Flash中。在自动校验过程中，仪器自动跳转试验点的标准是误差稳定，前后两次的误差值的变化量小于被校表精度等级的一半，而且Err1与Err2不相等。客户要设置合适的校验圈数，否则可能被校表的误差还没有完全稳定，就已经改变试验点了。3.5 多功能菜单点【F1】按钮，可以进入多功能菜单界面。如图3-15.图3-15在这个界面有起动试验、潜动试验、常数试验、数据查询4个功能，分别对应Starting Test、Creep Test 、Register Test、Data Query四个按键。按Starting Test，进入起动试验界面，如图3-16.图3-16根据电表的精度等级、起动电流值及其他参数，仪器会自动算出起动试验的理论时间，开电压电流输出后再按【Start】键，仪器会自动输出额定电压和起动电流，并根据收到的电表脉冲和实际运行的时间来判断电表的起动试验是否合格。如果需要保存试验结果，按【】即可。键按Return键可以返回至上一个界面。

多功能校准仪 谐波设置： 谐波可以多次设置，每一次可以设的不同，但每相电压电流的各次谐波含量总和如下：2-8次谐波含量为40％，9-15次谐波含量为30％，16-31次谐波含量为20％。触摸[H-order]、[H-con]、[Φ]右边的文字框，就可以对谐波输出进行设置。H-order：表示电源输出的谐波次数，可输入2-31次。H-con：表示设置的谐波对应基波的幅度，以百分比显示。Φ：表示设置的谐波对应基波的相位，单位是度。对于由那些相的电压、电流输出参与到这次谐波设置中，由U1…U3、I1…I3 左侧的方框来决定，如果被选中，就表示参与到这一次的谐波设置。所有谐波参数设置完后，而且光标停留在【H-order】或【H-con】或【Φ】右侧的方框内，按【ENTER】键进行谐波设置确认。经确认后，屏幕的左侧表格内会出现谐波设置的内容。其中【H-order】栏内表示这一次设置的谐波次数，【UI】栏内显示有哪些相的电压电流参与到本次谐波设置，【Phase】栏内显示本次设置的谐波相位，【H-con】栏内显示本次设置的谐波含量。下图3-8是设置的3次谐波，谐波含量为10％，谐波相位为0的图.图3-8【↑】、【↓】：当谐波次数设置较多，需要删除某一项，可以用【↑】、【↓】来查找的需要删除的项目，如图3-9，然后按【DEL】键删除。【ComAddr】：三相电源的通讯地址，可以设置成1-254，如果设为255，就表示没有此地址，出厂时默认为255。【LcdDelay】:液晶屏保时间，单位是分钟。
